Задвижка против дроссельной заслонки

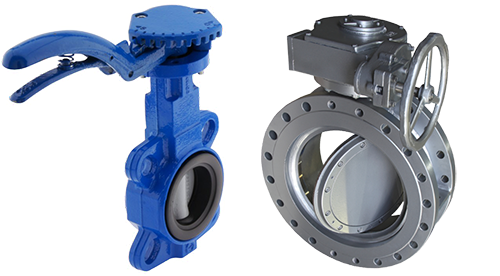

concentric disc butterfly valve

На первый взгляд, сделать выбор между слайдером и клапаном для приложения непросто. Поэтому важно знать различия между этими двумя типами клапанов, чтобы избежать ненужных сбоев в работе. В этой статье описываются основные сходства и различия между задвижкой и дисковым затвором, показанными на рисунке 1, и исследуется их пригодность для использования, а также их преимущества и недостатки.

Задвижки и заслонки используются для включения и выключения потока, но заслонки также могут регулировать поток, частично закрывая диск. Поворотные затворы относятся к семейству четвертьоборотных клапанов и закрываются намного быстрее, чем задвижки, относящиеся к поворотным клапанам. Задвижки предпочтительнее для систем высокого давления, а дисковые затворы предпочтительнее для более крупных соединений. Купить запорную арматуру можно на сайте интернет-магазина компании «Движение энергии» https://de-arm.ru/sortament/zaporno-reguliruyushhaya-armatura/zadvizhki-stalnyie/30s964nzh/.

Запорная арматура: как работает задвижка?

Задвижка названа в честь своего диска, который действует как задвижка, либо останавливая, либо пропуская поток среды. Он прост в использовании по сравнению с другими регулирующими клапанами, что делает его одним из наиболее часто используемых клапанов. Поскольку задвижка является полнопроходным клапаном, а это означает, что отверстия клапана имеют тот же размер, что и внутренний диаметр соединительной трубки, сопротивление жидкой или газообразной среде, протекающей непосредственно через клапан, очень мало. Поэтому падение давления на клапане довольно мало. Для более полного понимания, пожалуйста, прочитайте нашу статью о слайдерах.

Работа золотникового клапана

Задвижки представляют собой поворотные клапаны, т.е. маховик должен вращаться более чем на 360°, чтобы полностью открыть или закрыть клапан. Поворот маховика в одном или другом направлении перемещает ворота вверх или вниз через шпиндель. Когда ворота полностью подняты, проход свободен, и средства массовой информации могут течь. Когда ворота опущены, среда блокируется и не может течь. Золотники не могут модулировать или ограничивать поток, поскольку существует нелинейная зависимость между ходом золотника и скоростью потока. Когда золотник частично открыт, поток сталкивается с ним при прохождении через клапан, что приводит к увеличению скорости потока и турбулентности, что, в свою очередь, увеличивает износ диска и седел.

Ползунком обычно можно управлять вручную, пневматически или электрически. Ручной метод требует, чтобы пользователь на месте поворачивал маховик, чтобы открыть или закрыть клапан. Этот метод является наименее дорогим, поскольку задвижки обычно не открываются и не закрываются часто. Пневматические и электрические решения позволяют дистанционно управлять золотниковым клапаном. Для пневматического привода требуется местная пневматическая система, а для электрического привода требуется местный источник электропитания.

Типы задвижек

Как упоминалось ранее, существуют различные типы задвижек. Конструкцию клапана обычно определяют три фактора: тип клапана, тип колпака и тип шпинделя.

Тип золотника относится к диску, который блокирует поток, когда клапан, например, Б. закрыто:

  • Клиновая шайба: Ворота имеют форму клина и стоят на двух наклонных посадочных местах. Это создает высокую силу клина, поддерживающую уплотнение.
  • Диск-нож: Ворота представляют собой кусок металла со скошенным краем, как у ножа. Его можно использовать для резки густых жидкостей и сухих твердых частиц.
  • Двойной диск: Ворота состоят из двух дисков, которые сидят на двух сиденьях. Диски расширяются друг от друга, обеспечивая герметичность.

Тип крышки относится к тому, как крышка крепится к корпусу клапана. Возможно:

  • С болтовым креплением: это самый простой тип конструкции крышки кулачка, который обычно используется для клапанов меньшего размера.
  • С болтовым креплением: эти крышки используются для больших клапанов и приложений с высоким давлением.
  • Сварной: крышка ввинчивается, а соединение между корпусом и крышкой сваривается. Это обеспечивает дополнительную защиту от протечек.
  • Герметичность под давлением: уплотнение между корпусом и крышкой улучшается по мере увеличения давления в клапане. Обычно используется для приложений с высоким давлением выше 100 бар.

Тип штока относится к положению и действию штока.

  • Поднимающиеся и не поднимающиеся золотники: золотникам с поднимающимся штоком требуется больше места над клапаном, чем золотникам с неподнимающимся штоком.
  • Остается в клапане и поднимается из клапана при его открытии: если шток выступает из клапана, его легче смазывать.

Материалы

Правильный материал зависит от типа жидкости и температуры применения. Общие материалы для слайдера:

  • Корпус и колпак: Литая сталь, нержавеющая сталь, чугун, бронза, бронза, латунь и ПВХ.
  • Шайба: нержавеющая сталь, полипропилен, тефлон, армированная резиной (например, клиновая шайба)
  • Уплотнение: EPDM, NBR, тефлон

Эти материалы допускают широкий спектр применений, делая задвижки подходящими для относительно мягких применений, таких как бытовая сантехника, до агрессивных применений, таких как использование в средах с соленой водой. Дополнительную информацию см. в нашем руководстве по химической стойкости.

Дроссельный клапан: как работает дроссельная заслонка?

Основная функция дроссельной заслонки достигается поворотом рукоятки на 90° или с помощью пневматического или электрического привода. Это поворачивает шток клапана, заставляя вращаться диск. В полностью закрытом положении диск перпендикулярен потоку, в полностью открытом положении – параллелен потоку. Пропорциональные или дросселированные скорости потока могут быть достигнуты за счет частичного открытия или закрытия диска.

В случае большого поворотного затвора или фитинга, используемого в жидкостной среде, где быстрое закрытие вызывает гидравлический удар, может привести, дроссельной заслонкой можно управлять с помощью шестерни. Однако маховик должен быть повернут более чем на 90°, что сводит на нет относительно высокую скорость закрытия дроссельной заслонки. Для более полного понимания, пожалуйста, прочитайте нашу статью о дисковых затворах.
